赋能高效交付：从代码到集群的DevOps实践深度解析

赋能高效交付：从代码到集群的DevOps实践深度解析

在当今瞬息万变的软件开发领域，DevOps 已不再是一个可选项，而是企业提升竞争力、加速创新和保障系统稳定性的必然选择。它打破了开发（Dev）与运维（Ops）之间的壁垒，通过文化、实践和工具的深度融合，旨在实现软件交付的自动化、快速化和高质量化。

本文将深入剖析一个典型的DevOps流程图，揭示从代码提交到Kubernetes集群部署的完整链路，并探讨其中涉及的关键技术与实践，助您理解并构建一套高效的DevOps流水线。

DevOps核心理念：持续一切

在展开具体流程之前，我们首先明确DevOps的几大核心理念：

• 持续集成 (CI)：开发人员频繁地将代码合并到共享主干，并通过自动化测试验证其质量。
• 持续交付 (CD)：确保代码可以在任何时候发布到生产环境，而无需手动干预。
• 持续部署 (CD)：在持续交付的基础上，进一步实现自动化部署到生产环境。
• 持续反馈：从生产环境中收集数据和反馈，驱动产品和流程的持续改进。
• 自动化一切可能：减少人工干预，提高效率，降低错误率。

从Dev到Ops：DevOps流程图解密

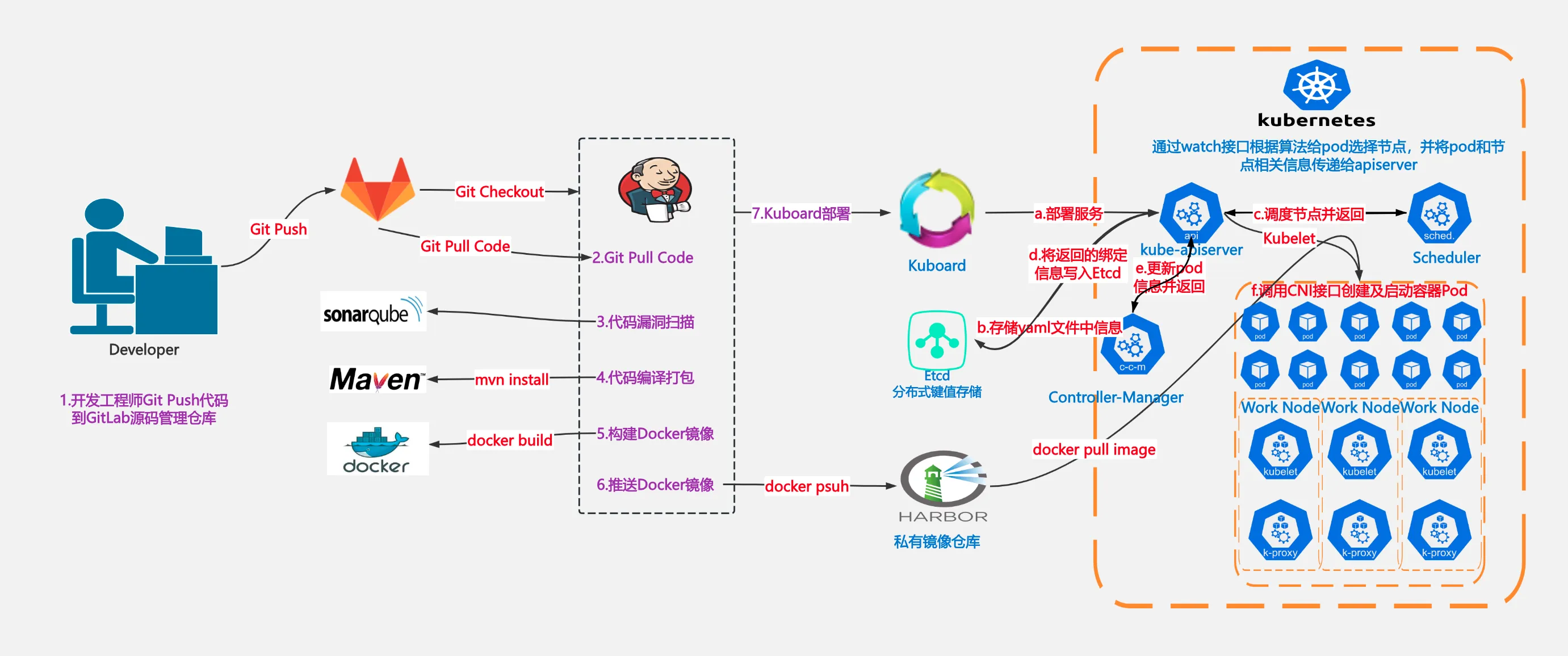

我们所参考的DevOps流程图清晰地描绘了一个从开发者工作站到Kubernetes集群的自动化部署旅程，涵盖了代码管理、质量检查、构建、镜像管理和部署等多个关键环节。

1. 开发工程师 Git Push 代码到 GitLab 管理仓库

这是DevOps流水线的起点。当开发工程师完成新功能开发或Bug修复后，他们会通过 Git Push 命令将本地代码提交到中心化的版本控制系统，通常是像 GitLab 这样的代码管理仓库。

关键实践：

• 版本控制： Git 作为分布式版本控制系统，确保代码版本可追溯、可协作，并支持分支管理。
• 代码提交规范： 制定清晰的提交信息规范，便于后续的代码审查和问题追溯。
• 代码分支策略： 如 GitFlow 或 GitHub Flow，指导团队进行并行开发和版本发布。

2. GitLab Pull Code：触发自动化流程

GitLab 管理仓库在接收到 Git Push 事件后，会作为整个CI/CD流程的触发器。通常，会配置一个Webhook或CI/CD Runner来监听这些代码提交事件，并自动触发后续的流水线操作。

关键实践：

• Webhook/Pipeline Triggers： GitLab CI/CD、Jenkins、GitHub Actions 等工具通过监听 Git 事件来启动预定义的自动化任务。
• CI/CD Runner/Agent： 负责实际执行流水线中定义的脚本和命令。

3. 代码审计 (SonarQube)

在代码被构建之前，进行代码质量检查是至关重要的。流程图中提到了 SonarQube，它是一个流行的开源平台，用于持续检查代码质量和安全性。

核心功能：

• 静态代码分析： 检查代码中的Bug、漏洞、代码异味（Code Smells）和复杂性。
• 代码规范检查： 确保代码符合团队或行业的编码规范。
• 安全漏洞扫描： 识别潜在的安全风险。

关键实践：

• 质量门禁 (Quality Gates)： 设置严格的质量门禁，如果代码不满足预设的质量标准（例如，新代码覆盖率低于80%，或新增严重Bug），则阻止流水线继续执行，强制开发人员修复问题。
• 早期发现问题： 将代码审计集成到CI的早期阶段，可以帮助开发人员在问题进入后续环节之前及时发现并修复，降低修复成本。

4. 代码编译打包 (Maven mvn install)

通过质量审计后，代码将进入编译和打包阶段。流程图中使用了 Maven mvn install，这表明项目可能是一个Java项目。此步骤将源代码编译成可执行文件（如JAR/WAR包）或库，并处理项目依赖。

关键实践：

• 自动化构建工具： Maven（Java）、Gradle（Java/Kotlin）、npm/yarn（Node.js）、Go Mod（Go）、Pip（Python）等，自动化管理项目依赖、编译和打包过程。
• 依赖管理： 确保所有必要的库和框架都被正确引入，并解决了版本冲突。
• 单元测试/集成测试： 在此阶段通常会执行自动化测试，确保代码的功能正确性。

5. 构建Docker镜像 (docker build)

随着容器化技术的普及，将应用程序及其所有依赖项打包成Docker镜像已成为DevOps的标准实践。docker build 命令负责根据 Dockerfile 构建应用程序的Docker镜像。

关键实践：

• Dockerfile优化： 编写高效、安全的 Dockerfile，遵循最佳实践，如多阶段构建、减少镜像层、使用官方基础镜像等。
• 镜像标签策略： 采用有意义的镜像标签（如版本号、Git commit ID）便于版本管理和回滚。
• 安全性扫描： 对构建的Docker镜像进行安全漏洞扫描，确保镜像的安全性。

6. 推送Docker镜像到私有镜像仓库 (Harbor docker push)

构建好的Docker镜像需要存储在一个安全、可靠且可访问的地方，通常是私有镜像仓库。流程图中提到了 Harbor，这是一个流行的开源企业级Docker Registry，提供镜像管理、安全扫描、访问控制等功能。docker push 命令用于将镜像推送到Harbor。

关键实践：

• 镜像仓库选择： 根据需求选择私有或公共镜像仓库（如Docker Hub、Google Container Registry、AWS ECR、Azure Container Registry 或 Harbor）。
• 镜像安全： 配置仓库的访问权限，确保只有授权用户和系统能够拉取和推送镜像。
• 镜像生命周期管理： 定期清理不再使用的镜像，节省存储空间。

7. Kubooard部署

在镜像准备就绪后，下一步就是将应用部署到运行环境中。流程图中提到了 Kubooard部署。Kubooard 是一个基于 Kubernetes 的可视化管理工具，它能够简化Kubernetes资源的部署和管理。这代表着CI的结束和CD的开始。

核心作用：

• 简化部署： 提供用户友好的界面，简化复杂的Kubernetes YAML配置和命令行操作。
• 可视化管理： 帮助用户直观地监控和管理Kubernetes集群中的应用、Pod、服务等资源。
• GitOps实践： 许多现代部署工具支持GitOps，即声明式地管理基础设施和应用程序配置，并通过Git作为单一事实来源。

深入Kubernetes部署：从Kubooard到Pod运行

流程图右侧的虚线框详细展示了Kubernetes内部的部署机制，这是理解现代微服务部署的关键。

a. 部署服务
Kubooard作为前端管理工具，会生成或管理Kubernetes的资源定义文件（通常是YAML格式），然后将其发送给Kubernetes API Server。

b. 存储Yaml文件中信息到Etcd
Kubernetes API Server是集群的控制平面，它接收来自Kubooard的部署请求（即YAML文件中的资源定义）。API Server会将这些资源对象的信息持久化存储到 etcd 中。Etcd 是一个分布式键值存储，作为Kubernetes集群的唯一数据源，存储所有集群状态数据。

c. 根据Kubooard指定 kube-apiserver 0.更新pod信息写入etcd
这里可能有一个误解或者简化描述。更准确地说，Kubooard（或任何部署工具）通过 kube-apiserver 与Kubernetes集群交互。当部署请求到达API Server时，API Server会更新 etcd 中关于新Pod、Deployment、Service等资源的状态信息。

d. 调度节点 (Scheduler)
一旦 etcd 中的集群状态发生变化（例如，有新的Pod需要运行）， kube-scheduler 就会被触发。Scheduler 负责监控新创建的但尚未分配到节点的Pod，并根据资源需求（CPU、内存）、节点亲和性、反亲和性、污点、容忍度等策略，为这些Pod选择最佳的运行节点（Work Node）。

e. kublet 1.调用CNI接口创建及启动pod
Scheduler 做出调度决定后，会将Pod调度到某个特定的 Work Node 上。该 Work Node 上的 kubelet 进程会持续监听API Server，当发现有Pod被调度到自己所在的节点时，kubelet会执行以下操作：

• 拉取镜像： kubelet 会指示 docker pull image 从私有镜像仓库（Harbor）拉取所需的Docker镜像。
• 创建Pod： kubelet 会通过容器运行时接口（Container Runtime Interface, CRI）调用底层的容器运行时（如Docker, containerd, CRI-O）来创建和启动Pod中的容器。
• 调用CNI接口： kubelet 会调用 CNI (Container Network Interface) 插件来配置Pod的网络，分配IP地址，并将其连接到集群网络中，使其可以与集群内外其他服务通信。
• 启动Pod： 容器启动并运行。

f. 通过watch接口监听pod调度到pod节点，并将pod节点相关信息传递给apiserver
kubelet 不仅启动Pod，它还会持续监控自己管理的所有Pod的健康状态和运行情况。通过 watch 机制（即长连接），kubelet 会将Pod的实际状态（如Running, Pending, Failed）和资源使用情况实时汇报给 kube-apiserver。API Server 进而将这些状态更新到 etcd 中，确保集群的实际状态与期望状态保持一致。

g. Node Work Node Node Node (Kubernetes Pod)
最终，您的应用程序就以 Pod 的形式运行在 Kubernetes 集群的各个工作节点上，对外提供服务。这些 Pod 通常还会通过 Kubernetes Service 暴露服务，并由 Ingress 或 Load Balancer 进行流量管理。

总结与展望

这个DevOps流程图清晰地展现了一个现代软件开发团队如何利用自动化工具和容器化技术，实现从代码提交到生产部署的顺畅、高效的流动。它体现了DevOps的核心价值：

• 加速交付： 自动化 CI/CD 流水线显著缩短了开发周期。
• 提升质量： 自动化测试、代码审计和质量门禁确保了代码质量。
• 增强稳定性： 容器化和Kubernetes提供了高可用性、可伸缩性和弹性。
• 降低风险： 频繁的小批量发布降低了单次发布的风险。
• 促进协作： 打破了开发与运维之间的隔阂，促进了团队间的紧密协作。

然而，DevOps的实践并非一蹴而就。它需要持续的文化转型、技术投入和流程优化。团队应不断地回顾和改进其流水线，拥抱新的技术和最佳实践，例如：

• GitOps： 将所有基础设施和应用程序配置都存储在Git仓库中，通过Git的PR/Merge机制来驱动部署。
• 可观测性： 增强日志、指标和追踪的收集与分析，实现端到端的系统可观测性。
• 安全性左移： 将安全实践融入到DevOps的每一个环节，实现DevSecOps。
• 混沌工程： 主动在生产环境中注入故障，测试系统的韧性。

通过采纳和持续优化这样的DevOps流水线，企业将能够更好地应对快速变化的市场需求，构建更健壮、更高效、更具创新力的软件产品。这是一个持续进化的旅程，而每一次的改进都将为业务的成功添砖加瓦。
